Монтаж підлогових конвекторів

Для правильной работы внутрипольных конвекторов Polvax следует придерживается нескольких рекомендаций. Правильный монтаж — это залог долгой и беспроблемной работы прибора!

Рекомендации по эксплуатации приборов

Требования по монтажу

Этапы монтажа

Монтаж и эксплуатация модулей (трансформаторов) конвектора

Универсальная схема подключения

Рекомендации по эксплуатации приборов

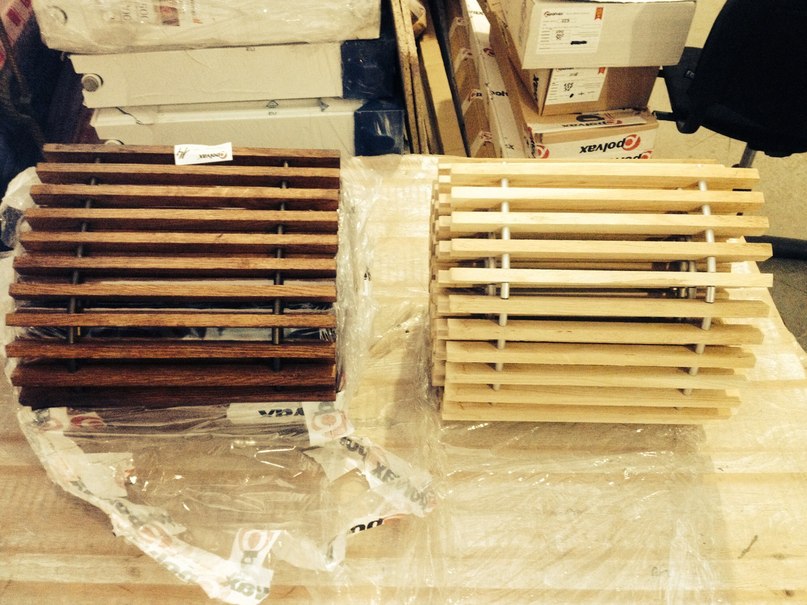

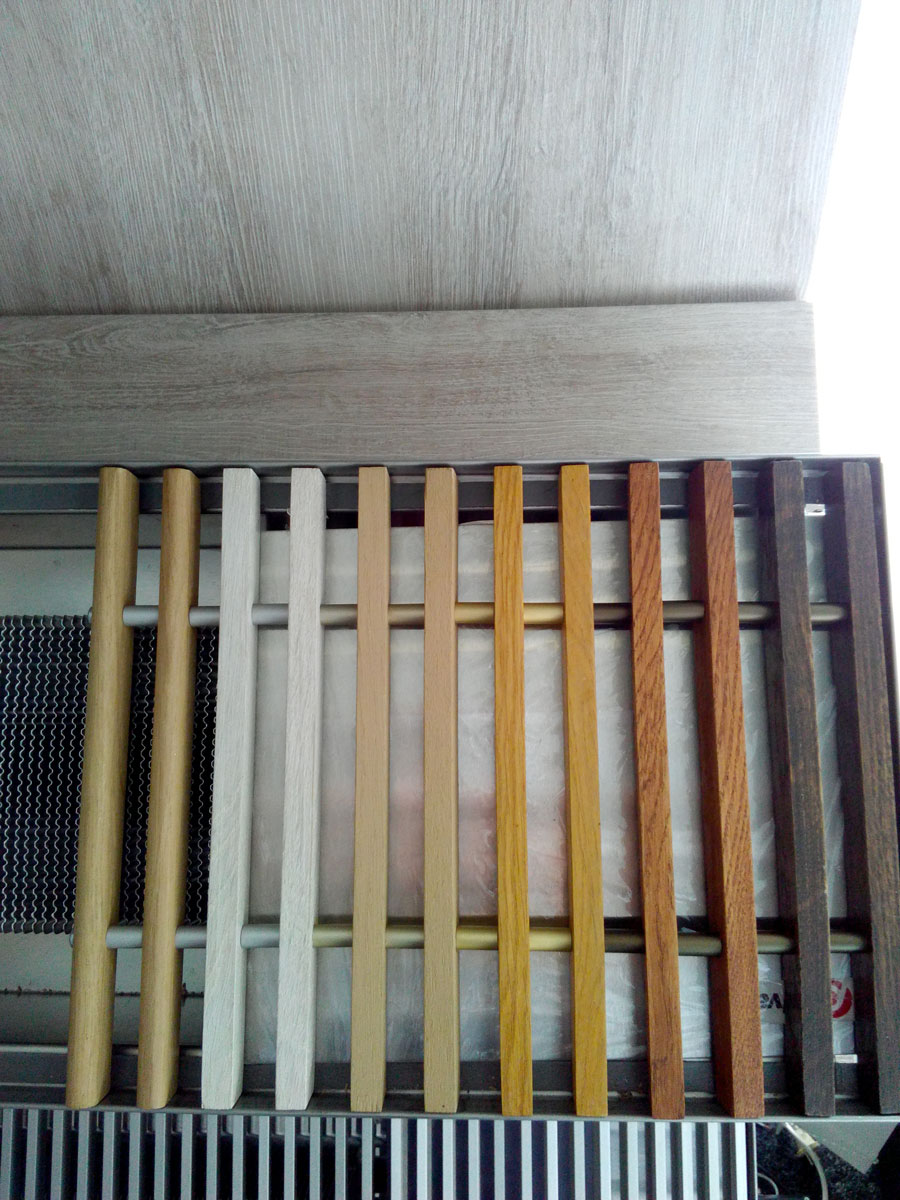

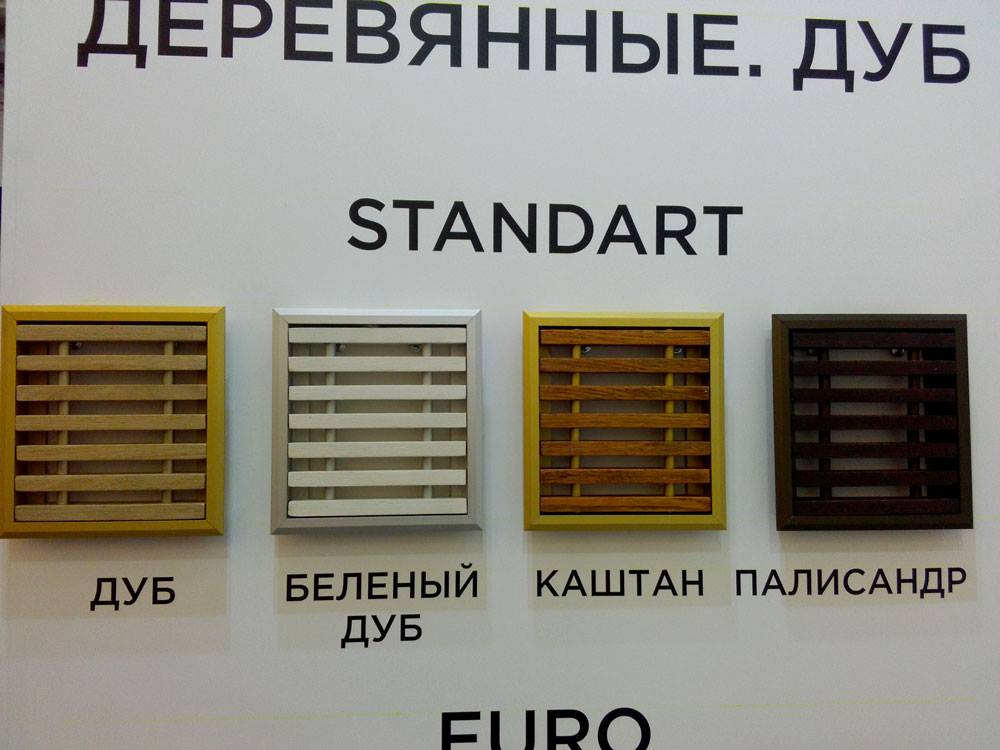

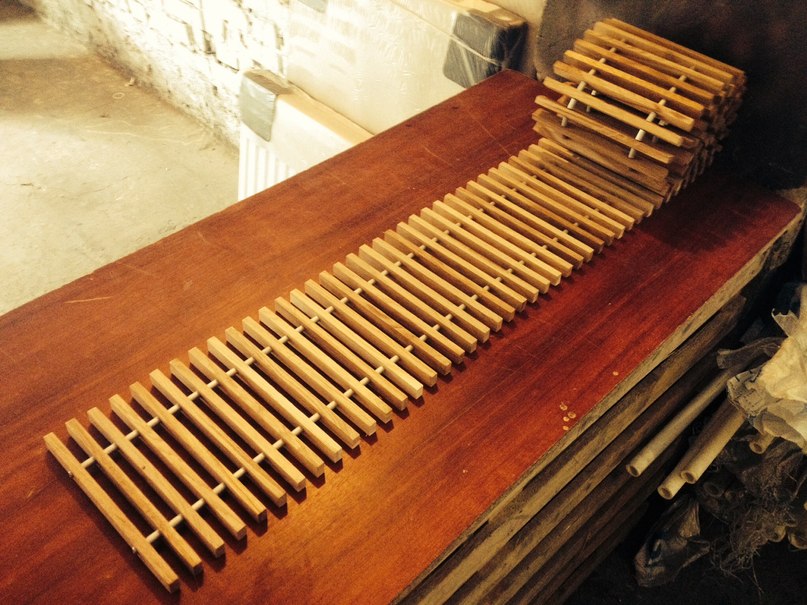

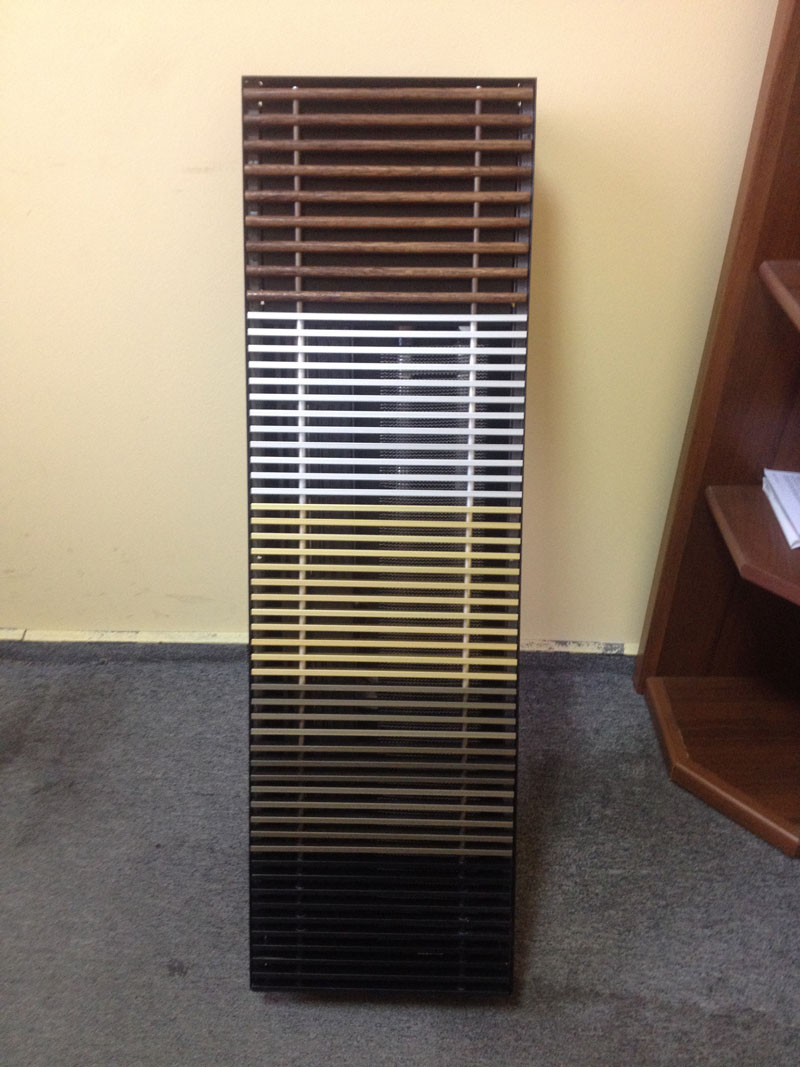

В первую очередь конвекторы рассчитаны на работу в системах с рабочим давлением до 10-ти атмосфер включительно. Кратковременное повышение давления может быть до 24-х атмосфер. При монтаже следует избегать попадания раствора и остального строительного мусора во внутреннюю часть конвектора от этого могут пострадать теплообменник и вентилятор снизится эффективность и может появится дополнительный шум вентилятора. Не превышайте допустимых нагрузок. Стандартная алюминиевая или деревянная решетка выдерживает нагрузку не более 120 кг. Допустимая нагрузка на 1 ламель решетки не более 40 кг. Запрещена эксплуатация приборов без декоративной решетки. Не рекомендуется закрывать декоративную решетку посторонними предметами, т.к. это приведет к снижению теплоотдачи прибора. Перед началом отопительного сезона рекомендуется производить чистку конвектора.

Для обеспечения нормальной работы прибора следует выполнить следующие требования:

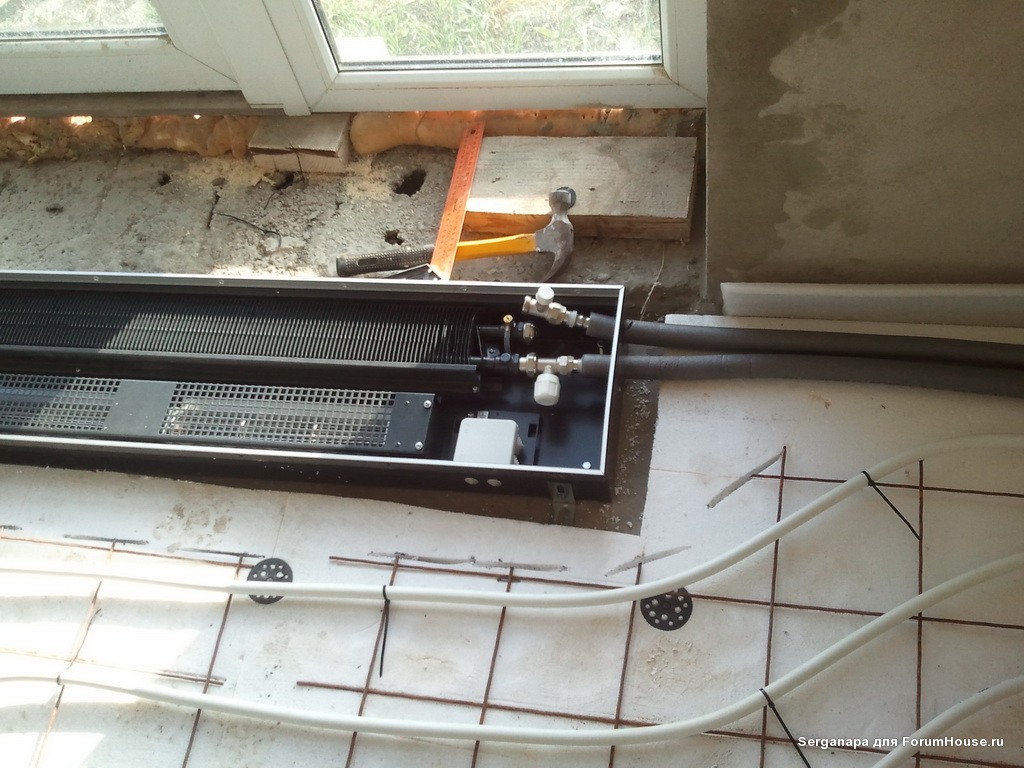

1. Теплообменник конвектора с принудительной конвекцией должен быть расположен на удаленной на 80-200 мм от окна стороне прибора.

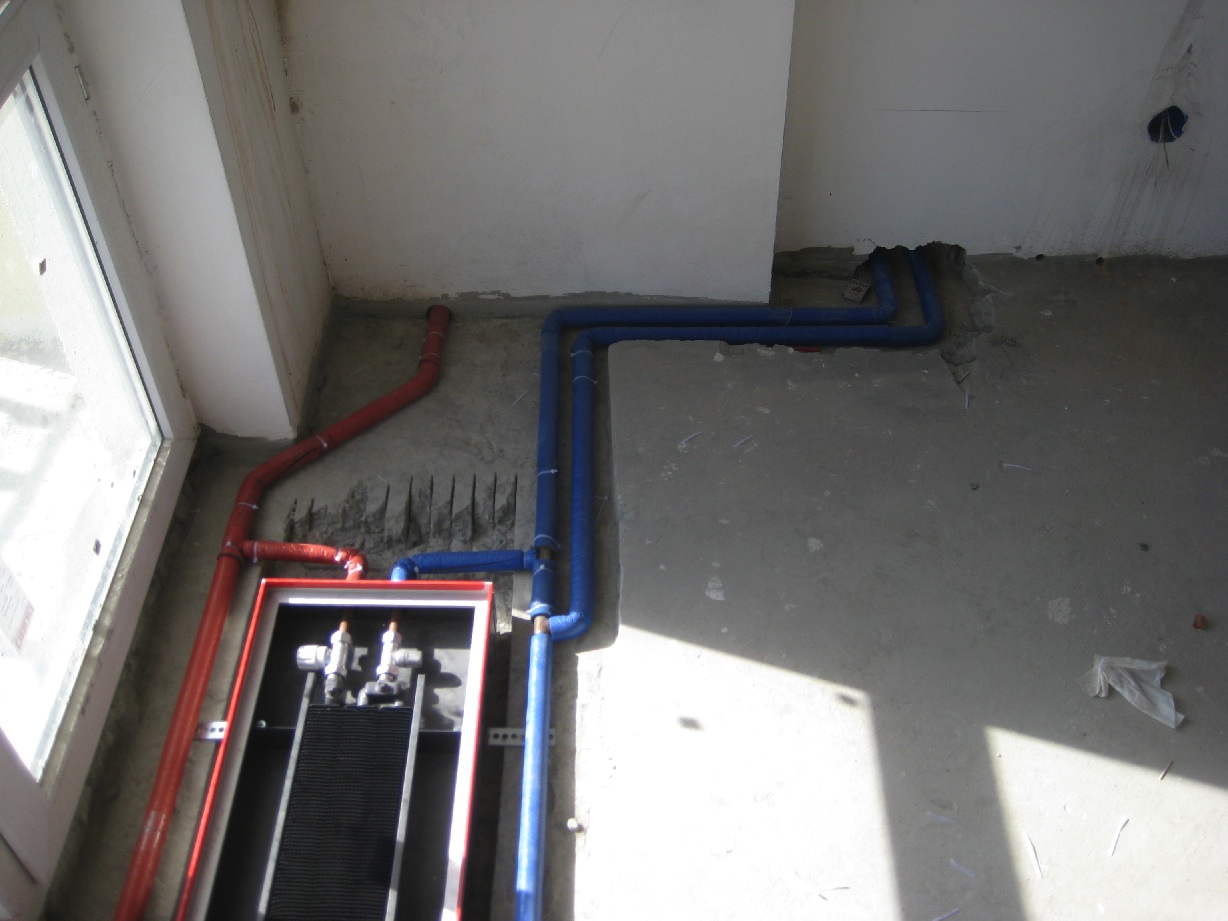

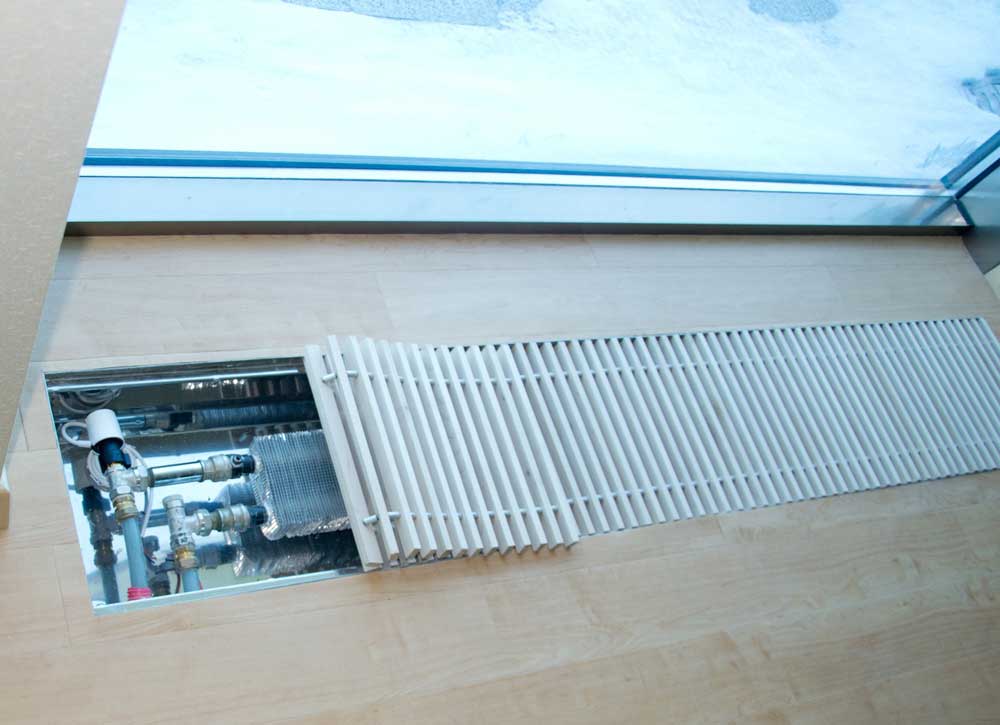

2. Для подвода и отвода теплоносителя используйте гибкие шланги или жесткую подводку, а также запорные или термометрические краны.

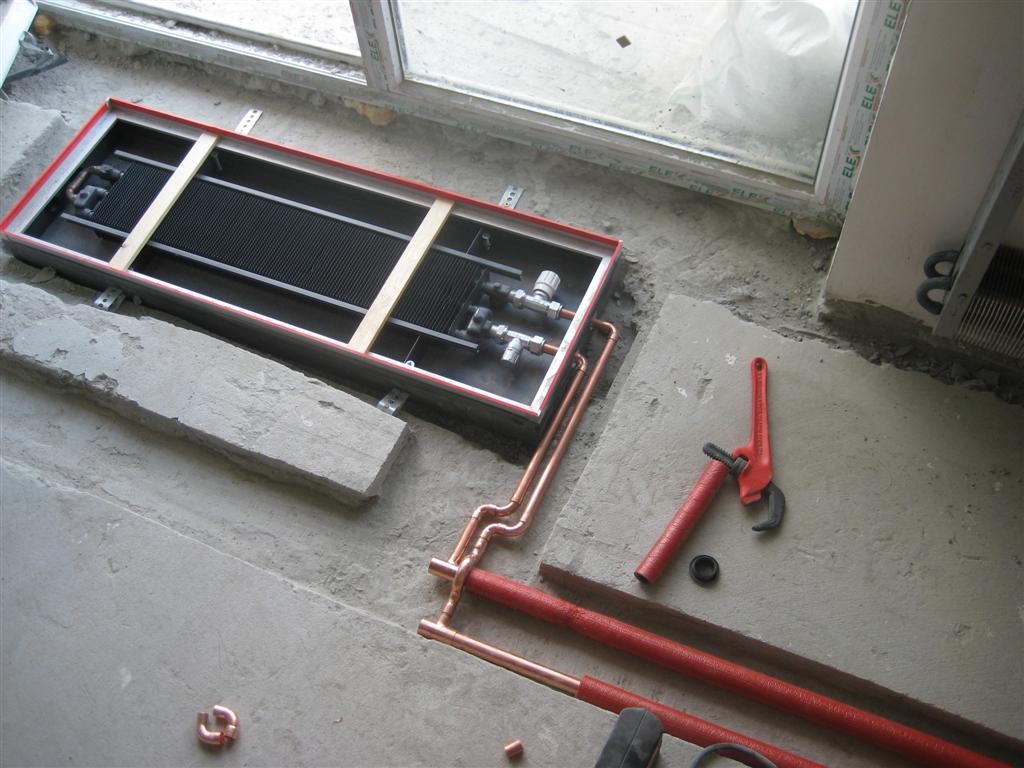

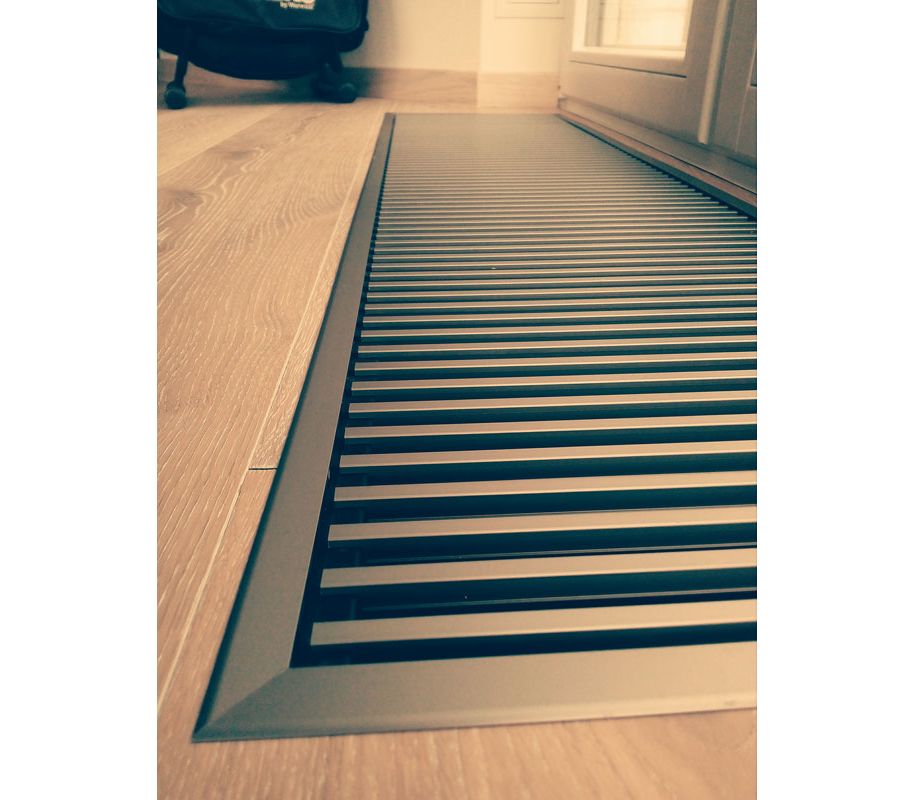

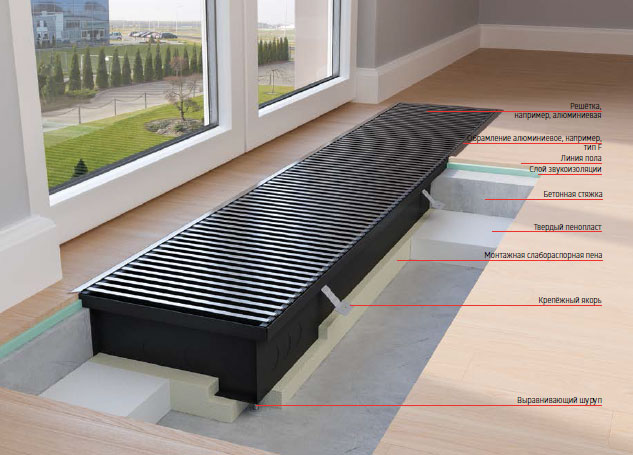

3. Глубина монтажной ниши должна обеспечить правильную установку декоративной решетки и достаточную конвекцию в теплообменнике. Прибор не должен выступать или находиться ниже уровня пола.

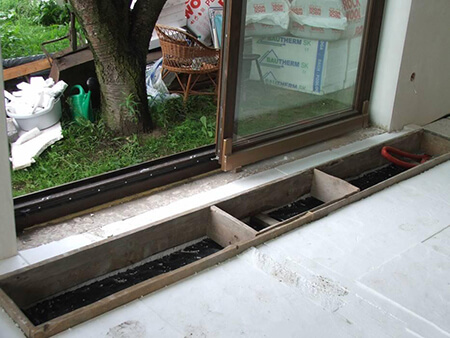

4. Размеры ниши в полу: ширина = (ширина конвектора, мм) + (зазор на посадку 10-30 мм); глубина = (высота конвектора) + (зазор на посадку 10-30 мм). С учетом изоляции 10-15 мм и фиксирующего раствора.
5. Установка конвектора в горизонтальное положение по уровню осуществляется с помощью 4-х регулировочных болтов.
6. Т.к. стенки и дно короба не предназначено для переноса нагрузки, прежде чем приступите к заливке короба изоляционным материалом, удостоверьтесь, что установлены распорочные пластины (с надписью СНЯТЬ ПОСЛЕ МОНТАЖА).
7. C целью снижения шума от конвектора с вентилятором рекомендуется изолировать боковые и нижнюю стенку конвектора изоляцией толщиной от 10 до 15 мм, например: полистиролом (изоляция не входит в комплект поставки).
8. Конвектор в нише следует закрепить - заполнив нишу фиксирующим раствором. Очистите зазор между покрытием пола и конвектором.

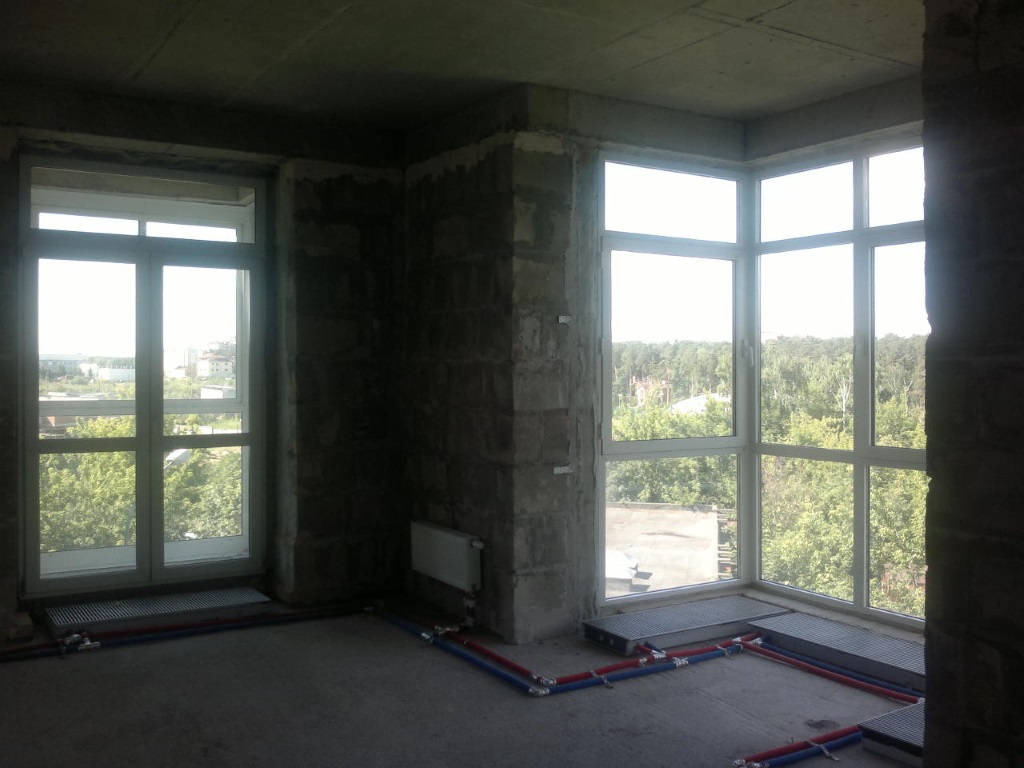

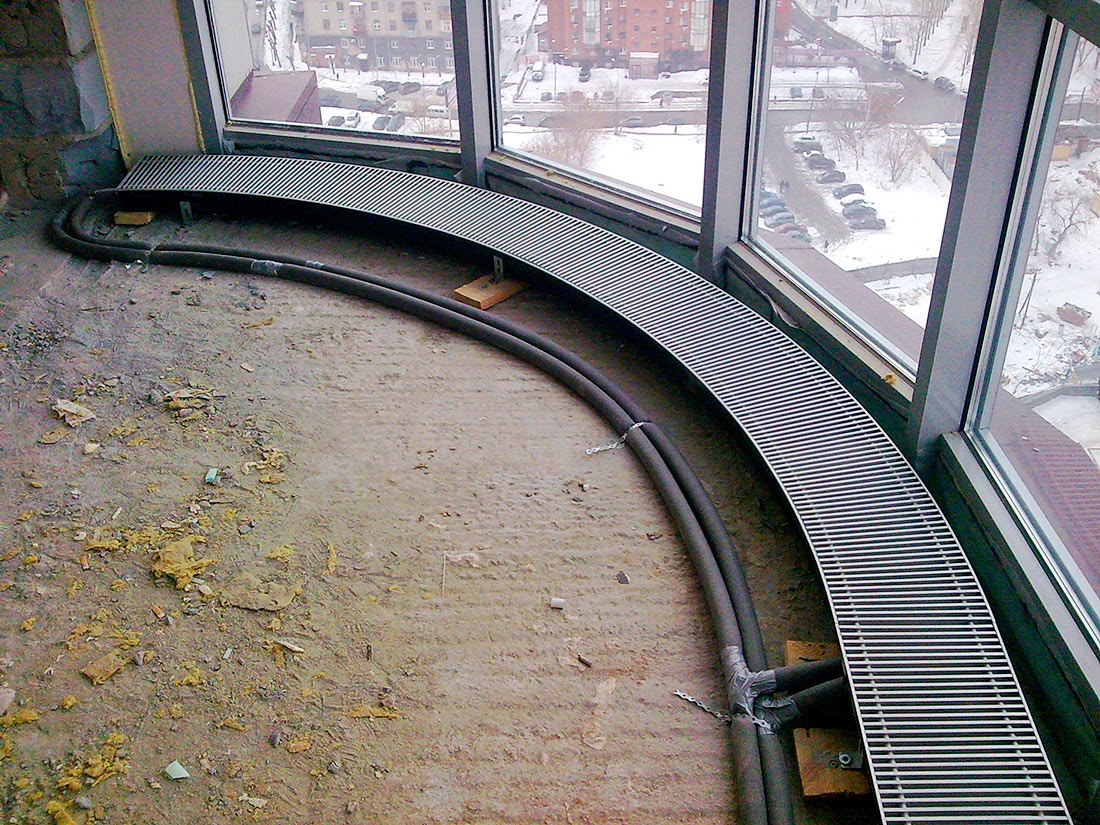

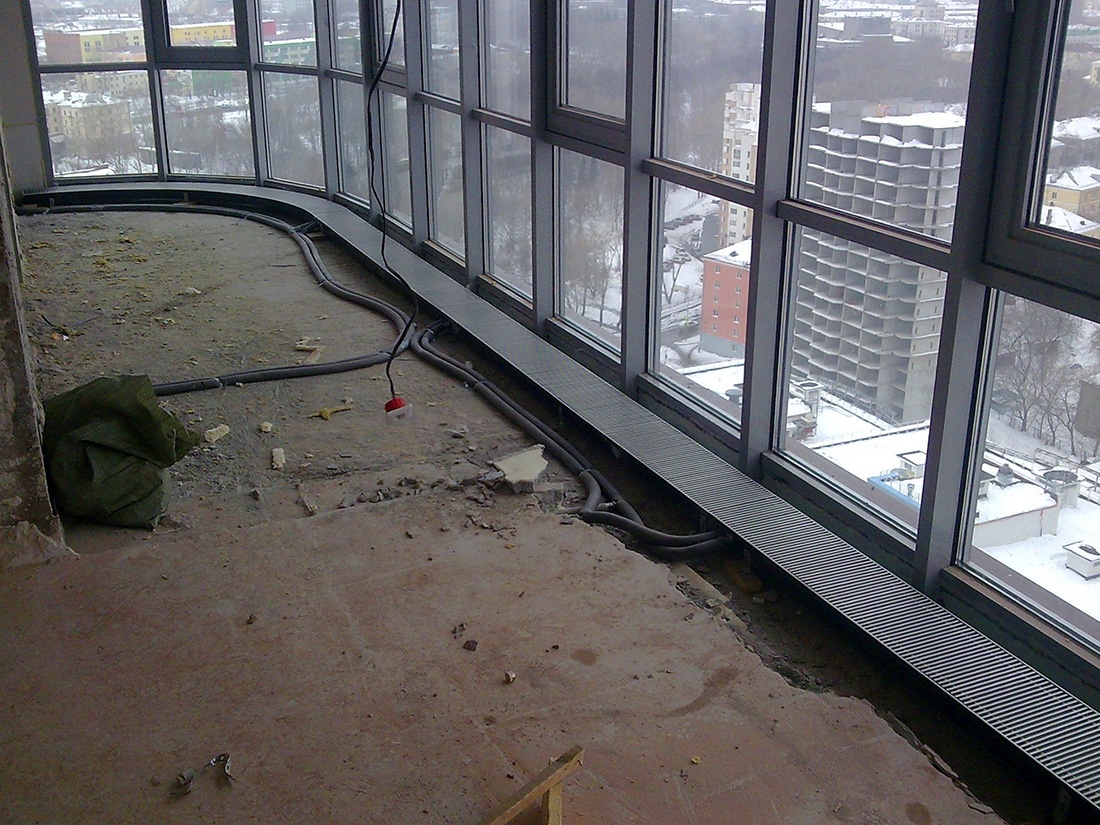

ЭТАПЫ МОНТАЖА КОНВЕКТОРА

• В процессе монтажа необходимо обеспечить доступ воздуха для охлаждения . Не допускается герметичный монтаж в стену.
• Сечение проводов, соединяющих модуль с конвекторами необходимо выбирать в зависимости от расстояния между ними. Рекомендуемая длина соединительного электропровода (модуль-конвектор) до 15 м, сечение - не менее 2,5 мм², более 15м – от 4 мм².
• Провода, соединяющие модуль с термостатом могут быть длиною до 40 м и сечением 1,5 мм²
• Перед подключением к блоку необходимо произвести зачистку каждого провода на длину 5 мм, без обрыва жил и плотно скрутить жилы.
• В случае некачественной зачистки и скрутки возможно замыкание провода на соседнюю клемму или колодку. Все работы по монтажу, ремонту, демонтажу необходимо производить при выключенном питании.
• Запрещено включение прибора при демонтированной верхней крышке.
• В случае перемещения прибора из холодного помещения или улицы в теплое, перед подключением необходимо дать прибору прогреться в течение 2-3 часов.
• При подключении или смене модуля необходимо отключить провода от сети питания 220В.
• Относительная влажность в помещении не должна превышать 80%.
• Оптимальная для работы температура окружающей среды: 10- 35°С.** Степень пыле - влагозащиты: IP30

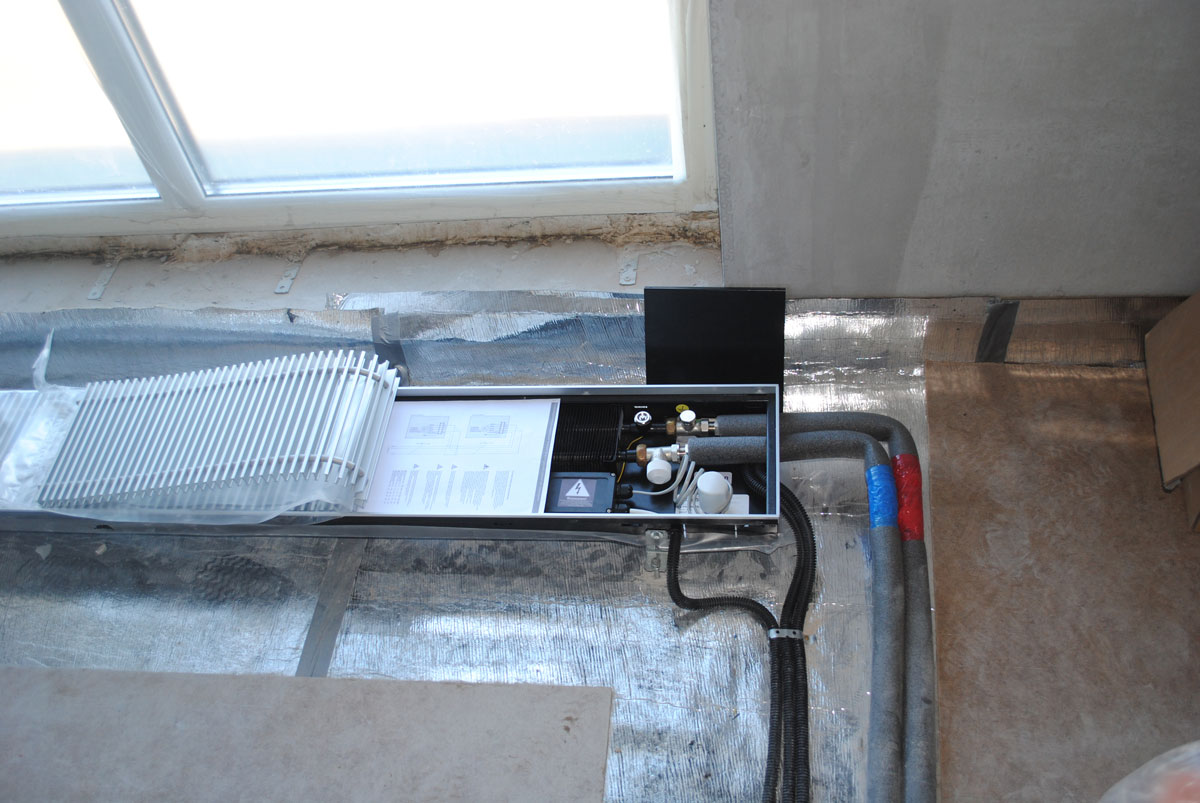

Схемы монтажа электрической составляющей

Типовая схема подключения внутрипольных конвекторов Polvax, регулировка температуры осуществляется с помощью совместимых трёхскоростных термостатов.

Прибор оснащен системой защиты от перегрева. При нагревании модуля до 60°С, происходит автоматическое отключение. После падения температуры прибор автоматически включается. Необходимо избегать подобных ситуаций, так как может произойти сгорание модуля.
